Quản lý thiết bị
Phân hệ giúp doanh nghiệp theo dõi vòng đời thiết bị — từ đăng ký hồ sơ, kiểm định định kỳ, hiệu chuẩn, đến ghi nhận tiêu thụ năng lượng — hỗ trợ tuân thủ ISO 50001, GRI 302 và QCVN.
Ngữ cảnh & Ai dùng
Khi nào dùng: Khi doanh nghiệp cần xây dựng hồ sơ kỹ thuật cho thiết bị, theo dõi thời hạn kiểm định/hiệu chuẩn bắt buộc để đảm bảo an toàn & độ chính xác, hoặc ghi nhận lượng nhiên liệu tiêu thụ định kỳ phục vụ báo cáo.
Người thực hiện: Cán bộ kỹ thuật, bảo trì (nhập liệu hồ sơ, kết quả đo đạc); Trưởng phòng kỹ thuật (theo dõi compliance); Cán bộ ESG (tổng hợp báo cáo năng lượng GRI 302).
Tần suất: Khởi tạo khi có thiết bị mới; cập nhật chứng chỉ kiểm định/hiệu chuẩn theo chu kỳ quy định (ví dụ: hàng năm); ghi nhận tiêu thụ nhiên liệu hàng tháng.
Hướng dẫn nhập liệu
Bước 1: Truy cập phân hệ Quản lý thiết bị
- Trên menu bên trái, chọn Quản lý thiết bị → Thiết bị.
- Nhấn nút + Thêm mới để đăng ký thiết bị mới.

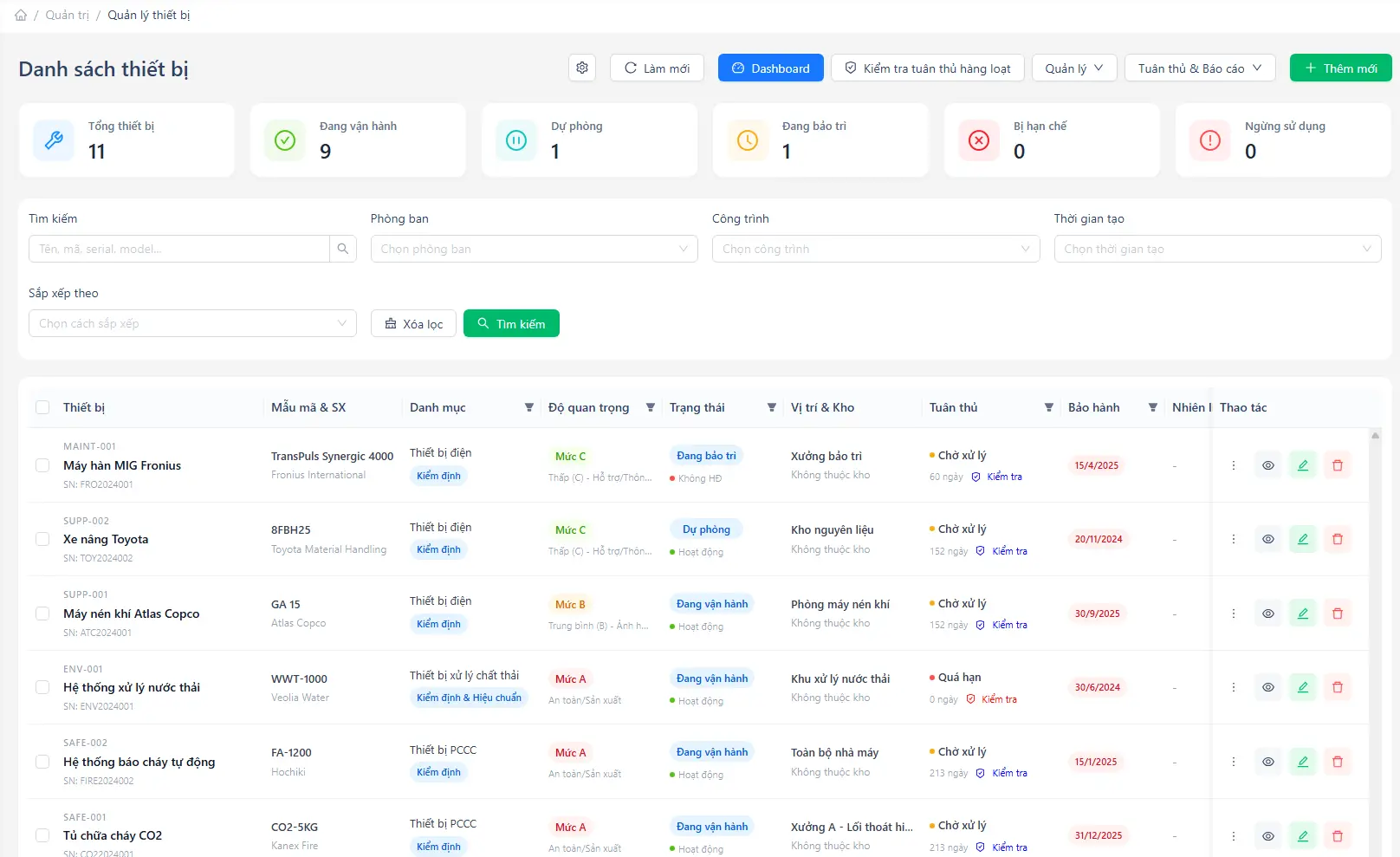

Hình 1: Màn hình danh sách thiết bị
Bước 2: Điền Thông tin cơ bản (tab Thông tin cơ bản)
Form thiết bị được chia thành 3 nhóm thông tin chính trong tab đầu tiên.
ℹ️ Thông tin: Điền đầy đủ các trường có dấu ✅ trước khi lưu. Mã thiết bị được hệ thống tự sinh — không cần nhập khi tạo mới.
2.1 Nhóm: Thông tin định danh
| Trường | Bắt buộc | Ý nghĩa | Giá trị hợp lệ |
|---|---|---|---|
| Mã thiết bị | ❌ | Mã định danh duy nhất, hệ thống tự sinh | Tự động — không chỉnh sửa khi tạo mới |
| Tên thiết bị | ✅ | Tên đầy đủ của thiết bị | Chuỗi ký tự, tối đa 255 ký tự |
| Trạng thái | ❌ | Tình trạng vận hành hiện tại | Đang hoạt động / Dự phòng / Hạn chế / Ngừng hoạt động / Đang sửa chữa |
| Danh mục | ✅ | Phân loại thiết bị theo cây danh mục | Chọn từ danh sách — có thể tạo danh mục mới |
| Loại năng lượng | ❌ | Loại nhiên liệu/năng lượng thiết bị sử dụng | Chọn từ danh sách — có thể tạo mới |
| Độ quan trọng | ✅ | Mức độ thiết yếu của thiết bị | A (Quan trọng) / B (Trung bình) / C (Ít quan trọng) |
| Rủi ro | ✅ | Mức độ rủi ro khi thiết bị gặp sự cố | Thấp / Trung bình / Cao / Rất cao |
| Kiểm định định kỳ | ❌ | Bật nếu thiết bị yêu cầu kiểm định theo quy định | Bật / Tắt (Switch) |
| Hiệu chuẩn định kỳ | ❌ | Bật nếu thiết bị cần hiệu chuẩn đo lường | Bật / Tắt (Switch) |
⚠️ Lưu ý: Bật Kiểm định định kỳ sẽ mở tab Kiểm định. Bật Hiệu chuẩn định kỳ sẽ mở tab Hiệu chuẩn. Nếu tắt cả hai, hai tab này vẫn hiển thị nhưng sẽ thông báo yêu cầu bật switch tương ứng.
2.2 Nhóm: Đặc tính kỹ thuật
| Trường | Bắt buộc | Ý nghĩa | Giá trị hợp lệ |
|---|---|---|---|
| Nhà sản xuất | ❌ | Tên công ty sản xuất thiết bị | Chuỗi ký tự, tối đa 100 ký tự |
| Mẫu mã | ❌ | Ký hiệu model của thiết bị | Chuỗi ký tự, tối đa 100 ký tự |
| Số serial | ❌ | Số serial duy nhất của thiết bị | Chuỗi ký tự, tối đa 100 ký tự |
| Năm sản xuất | ❌ | Năm thiết bị được sản xuất | Chọn năm từ bộ chọn lịch |
| Vị trí đặt | ❌ | Địa điểm/vị trí lắp đặt thực tế | Chuỗi ký tự, tối đa 255 ký tự |
| Hết hạn bảo hành | ❌ | Ngày kết thúc thời hạn bảo hành | Ngày trong tương lai (không chọn quá khứ) |
2.3 Nhóm: Phân bổ & Quản lý
| Trường | Bắt buộc | Ý nghĩa | Giá trị hợp lệ |
|---|---|---|---|
| Phòng ban | ❌ | Phòng ban chịu trách nhiệm quản lý thiết bị | Chọn từ danh sách phòng ban |
| Kho | ❌ | Kho lưu trữ thiết bị (nếu áp dụng) | Chọn từ danh sách kho |
| Người phụ trách | ❌ | Nhân viên chịu trách nhiệm thiết bị | Chọn từ danh sách nhân viên |
| Ngày bàn giao | ❌ | Ngày thiết bị được bàn giao sử dụng | Chọn ngày |
| Ghi chú (bàn giao) | ❌ | Thông tin bổ sung về việc bàn giao | Chuỗi ký tự, tối đa 500 ký tự |
💡 Mẹo: Nếu Loại năng lượng chưa có trong danh sách, nhấn nút + bên cạnh để tạo mới ngay trên form mà không cần thoát ra. Tương tự với Danh mục thiết bị.

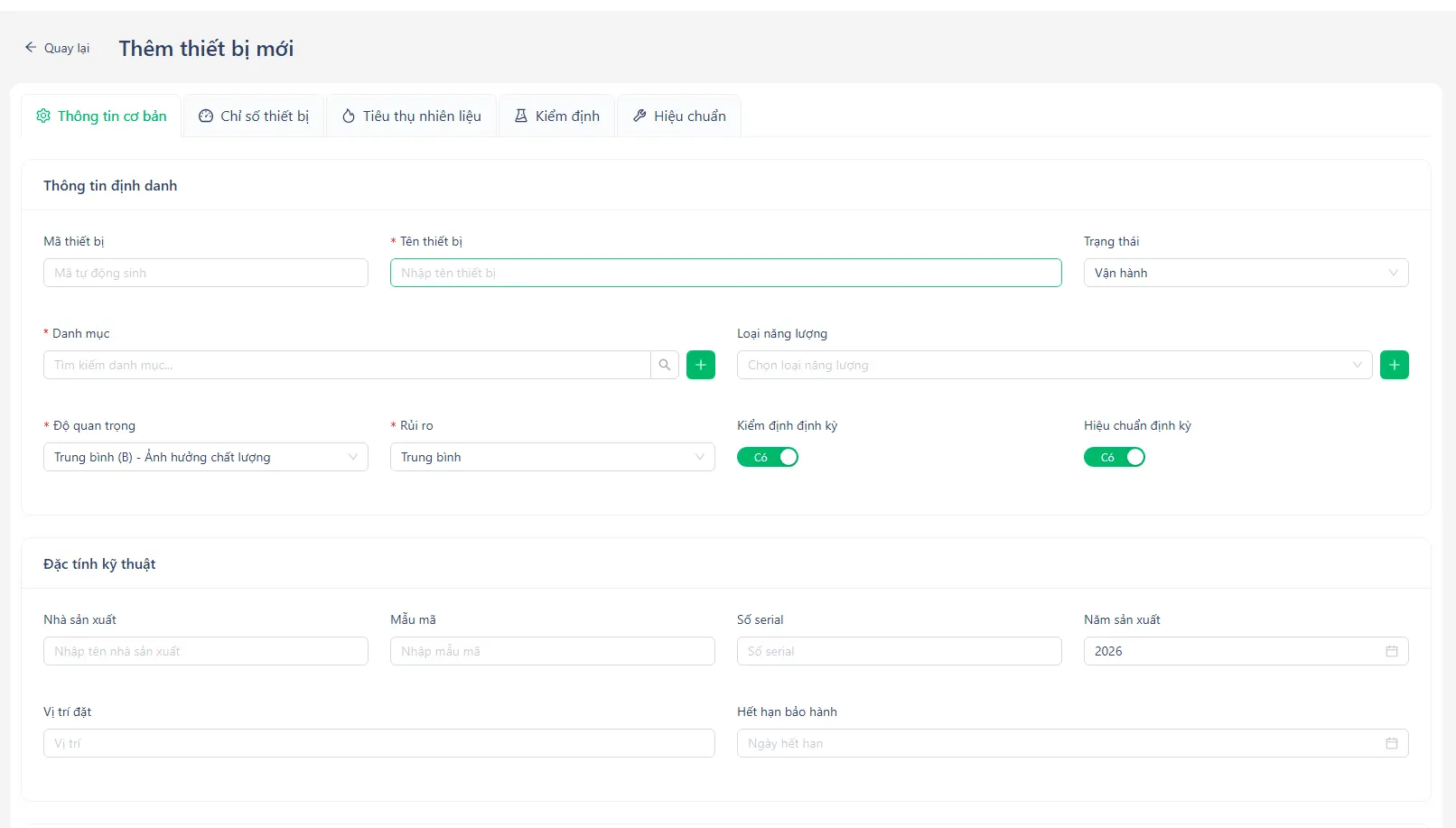

Hình 2: Tab thông tin cơ bản thiết bị

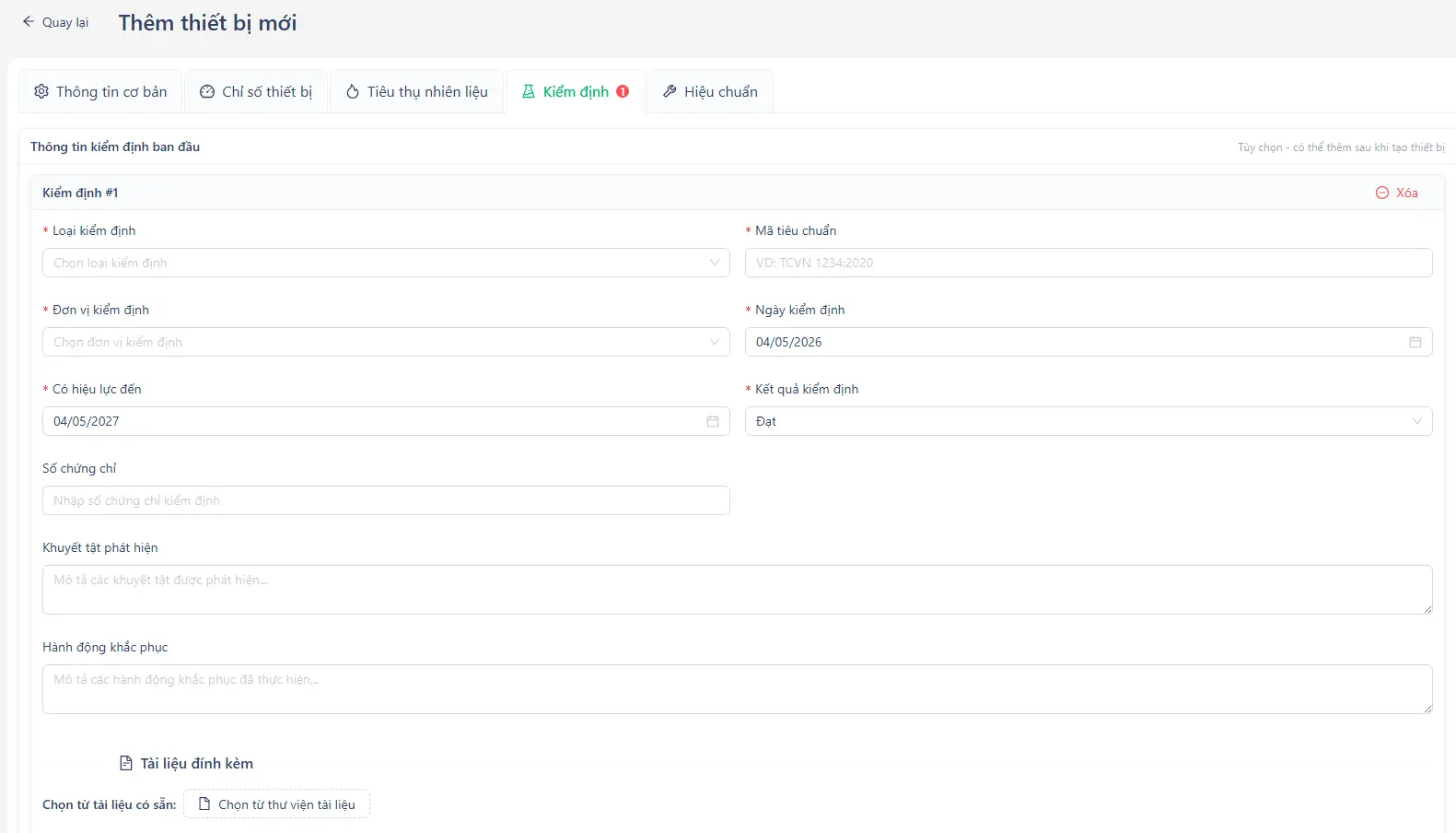

Bước 3: Ghi nhận Kiểm định (tab Kiểm định)
⚠️ Lưu ý: Tab này chỉ hoạt động khi đã bật Kiểm định định kỳ ở tab Thông tin cơ bản.
Khi tạo thiết bị mới, có thể nhập thông tin kiểm định ngay. Khi chỉnh sửa thiết bị đã tồn tại, kiểm định được quản lý qua bảng danh sách.
| Trường | Bắt buộc | Ý nghĩa | Giá trị hợp lệ |
|---|---|---|---|
| Loại kiểm định | ✅ | Phân loại kiểm định theo quy định | Chọn từ danh sách loại kiểm định |
| Mã tiêu chuẩn | ✅ | Mã tiêu chuẩn áp dụng | VD: TCVN 1234:2020, tối đa 255 ký tự |
| Đơn vị kiểm định | ✅ | Tổ chức thực hiện kiểm định | Chọn từ danh sách nhà cung cấp |
| Ngày kiểm định | ✅ | Ngày thực hiện kiểm định | Chọn ngày (mặc định hôm nay) |
| Có hiệu lực đến | ✅ | Ngày hết hạn hiệu lực chứng nhận | Tự động +12 tháng từ ngày kiểm định |
| Kết quả kiểm định | ✅ | Kết quả đánh giá | Đạt / Không đạt |
| Số chứng chỉ | ❌ | Mã số chứng chỉ kiểm định được cấp | Chuỗi ký tự, tối đa 255 ký tự |
| Khuyết tật phát hiện | ❌ | Mô tả các lỗi/khuyết tật phát hiện | Nhập văn bản tự do |
| Hành động khắc phục | ❌ | Các biện pháp khắc phục đã/sẽ thực hiện | Nhập văn bản tự do |
| Tài liệu đính kèm | ❌ | Biên bản, chứng chỉ kiểm định | File PDF/hình ảnh |
💡 Mẹo: Ngày Có hiệu lực đến tự động điền = Ngày kiểm định + 12 tháng. Điều chỉnh lại nếu chu kỳ kiểm định khác 12 tháng. ⚠️ Lưu ý: Khi ngày Có hiệu lực đến đã qua và kết quả là Đạt, hệ thống tự động đổi trạng thái thiết bị sang Hạn chế để ngăn sử dụng cho đến khi kiểm định mới.
Hình 3: Tab kiểm định thiết bị

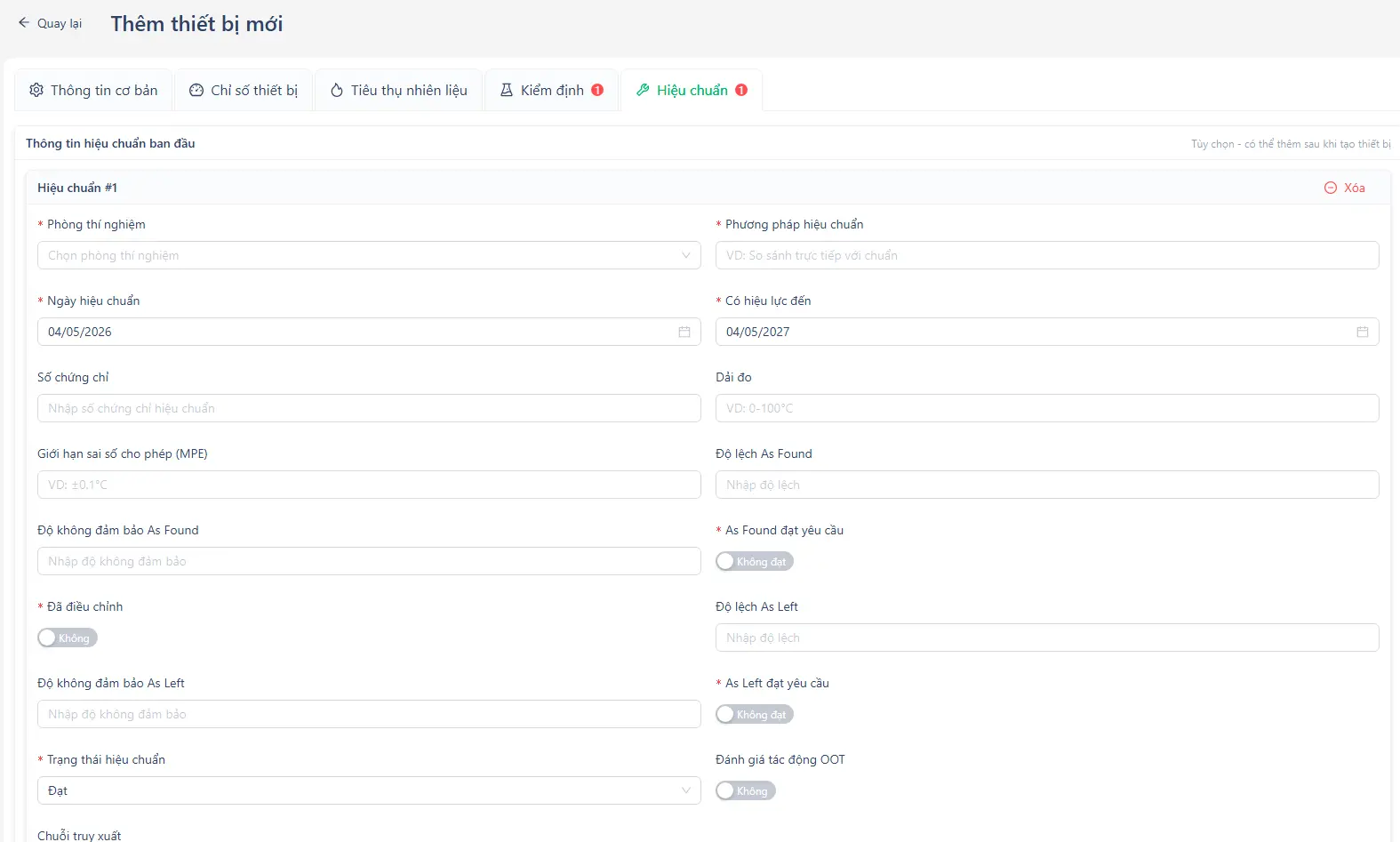

Bước 4: Ghi nhận Hiệu chuẩn (tab Hiệu chuẩn)
⚠️ Lưu ý: Tab này chỉ hoạt động khi đã bật Hiệu chuẩn định kỳ ở tab Thông tin cơ bản.
Thông tin chính:
| Trường | Bắt buộc | Ý nghĩa | Giá trị hợp lệ |
|---|---|---|---|
| Phòng thí nghiệm | ✅ | Đơn vị thực hiện hiệu chuẩn (phải được công nhận) | Chọn từ danh sách nhà cung cấp |
| Phương pháp hiệu chuẩn | ✅ | Phương pháp được áp dụng | VD: So sánh trực tiếp với chuẩn, tối đa 255 ký tự |
| Ngày hiệu chuẩn | ✅ | Ngày thực hiện hiệu chuẩn | Chọn ngày (mặc định hôm nay) |
| Có hiệu lực đến | ✅ | Ngày hết hạn hiệu lực | Tự động +12 tháng từ ngày hiệu chuẩn |
| Số chứng chỉ | ❌ | Mã số chứng chỉ hiệu chuẩn | Chuỗi ký tự, tối đa 255 ký tự |
| Dải đo | ❌ | Phạm vi đo lường được hiệu chuẩn | VD: 0-100°C, tối đa 255 ký tự |
| Giới hạn sai số cho phép (MPE) | ❌ | Maximum Permissible Error theo tiêu chuẩn | VD: ±0.1°C, tối đa 255 ký tự |
Kết quả đo lường (As Found / As Left):
ℹ️ Thông tin: As Found = kết quả đo trước khi điều chỉnh. As Left = kết quả sau khi điều chỉnh. Đây là yêu cầu của tiêu chuẩn đo lường ISO/IEC 17025.
| Trường | Bắt buộc | Ý nghĩa | Giá trị hợp lệ |
|---|---|---|---|
| Độ lệch As Found | ❌ | Sai lệch đo được trước khi điều chỉnh | Số thực (tối đa 4 chữ số thập phân) |
| Độ không đảm bảo As Found | ❌ | Expanded uncertainty trước điều chỉnh | Số thực (tối đa 4 chữ số thập phân) |
| As Found đạt yêu cầu | ✅ | Kết quả As Found có trong ngưỡng MPE không | Đạt / Không đạt |
| Đã điều chỉnh | ✅ | Có thực hiện điều chỉnh thiết bị sau As Found | Có / Không |
| Độ lệch As Left | ❌ | Sai lệch đo sau khi điều chỉnh | Số thực (tối đa 4 chữ số thập phân) |
| Độ không đảm bảo As Left | ❌ | Expanded uncertainty sau điều chỉnh | Số thực (tối đa 4 chữ số thập phân) |
| As Left đạt yêu cầu | ✅ | Kết quả As Left có trong ngưỡng MPE không | Đạt / Không đạt |
| Trạng thái hiệu chuẩn | ✅ | Kết quả tổng thể của lần hiệu chuẩn | Đạt / Không đạt |
| Đánh giá tác động OOT | ❌ | Có đánh giá Out Of Tolerance impact không | Có / Không |
| Chuỗi truy xuất | ❌ | Mô tả chuỗi truy xuất đến chuẩn quốc gia/quốc tế | Nhập văn bản tự do |
Hình 4: Tab hiệu chuẩn thiết bị

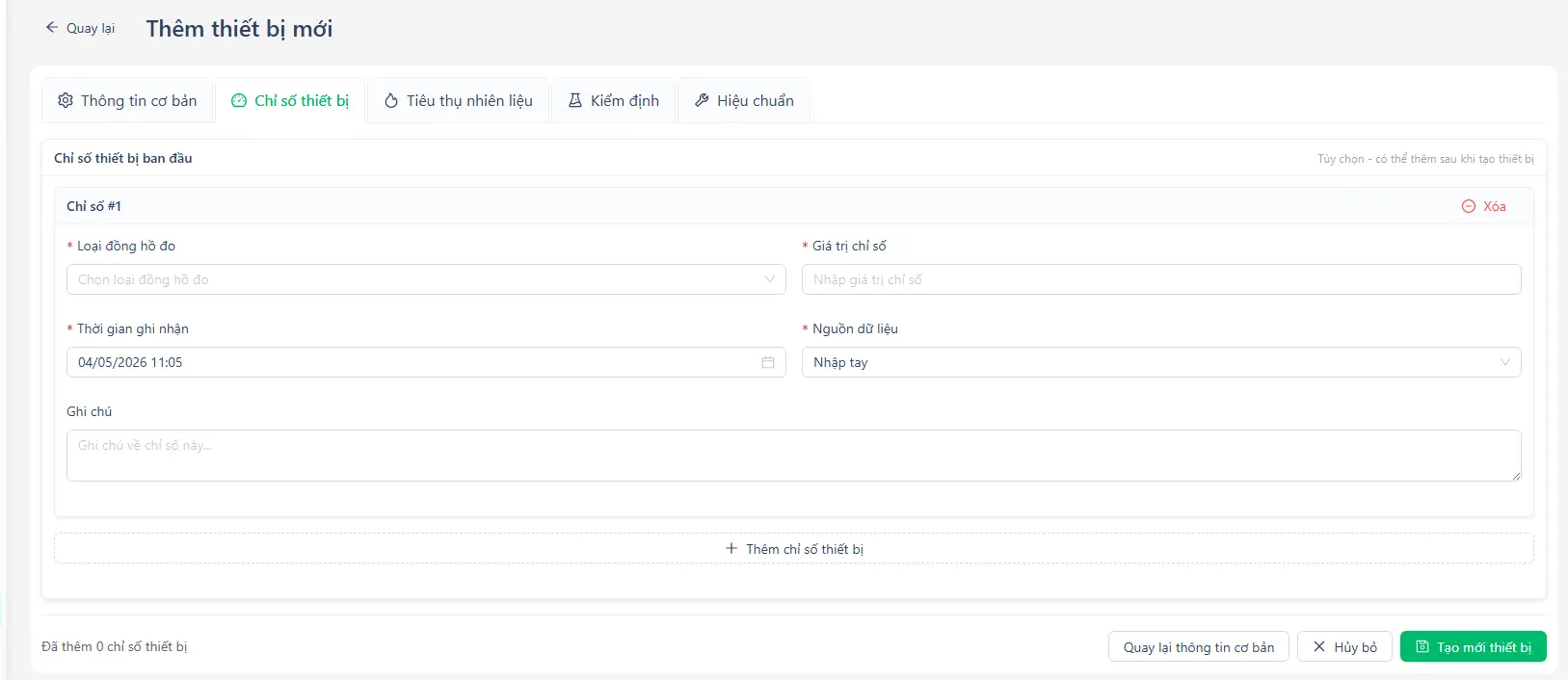

Bước 5: Ghi nhận Chỉ số thiết bị (tab Chỉ số thiết bị)
Tab này dùng để ghi nhận chỉ số đồng hồ đo tại các thời điểm vận hành.
| Trường | Bắt buộc | Ý nghĩa | Giá trị hợp lệ |
|---|---|---|---|
| Loại đồng hồ đo | ✅ | Loại đồng hồ/cảm biến ghi chỉ số | Chọn từ danh sách loại đồng hồ |
| Giá trị chỉ số | ✅ | Giá trị đọc được từ đồng hồ | Số không âm, tối đa 2 chữ số thập phân |
| Thời gian ghi nhận | ✅ | Thời điểm đọc chỉ số | Ngày + Giờ, không được chọn tương lai |
| Nguồn dữ liệu | ✅ | Cách thu thập chỉ số | Thủ công / Tự động / IoT |
| Ghi chú | ❌ | Thông tin bổ sung về lần đọc chỉ số | Nhập văn bản tự do, tối đa 500 ký tự |
💡 Mẹo: Chọn Nguồn dữ liệu = Thủ công khi nhân viên tự đọc và nhập số liệu. Chọn Tự động hoặc IoT khi dữ liệu được truyền từ thiết bị/hệ thống.
Hình 5: Tab chỉ số thiết bị

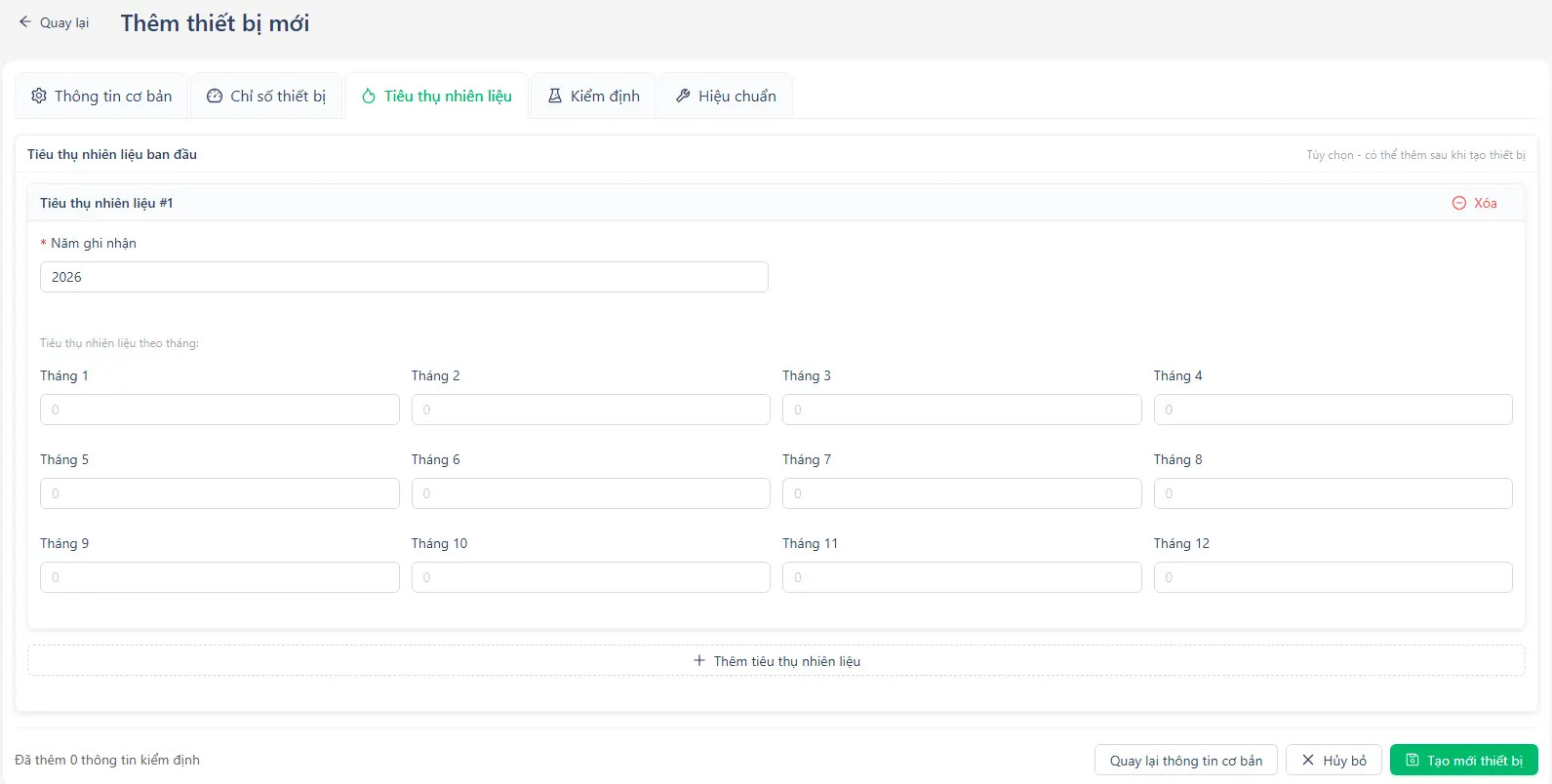

Bước 6: Ghi nhận Tiêu thụ nhiên liệu (tab Tiêu thụ nhiên liệu)
Tab này theo dõi lượng nhiên liệu/năng lượng tiêu thụ theo từng tháng trong năm, phục vụ báo cáo GRI 302.
| Trường | Bắt buộc | Ý nghĩa | Giá trị hợp lệ |
|---|---|---|---|
| Năm ghi nhận | ✅ | Năm thống kê tiêu thụ | 4 chữ số, từ 1900 đến năm hiện tại + 1 |
| Tháng 1 → Tháng 12 | ❌ | Lượng tiêu thụ từng tháng | Số không âm, tối đa 2 chữ số thập phân |
ℹ️ Thông tin: Đơn vị đo (kWh, lít, m³...) được lấy tự động từ Loại năng lượng đã chọn ở tab Thông tin cơ bản. Tổng năm được tính tự động.
⚠️ Lưu ý: Mỗi năm chỉ nên có một bản ghi tiêu thụ nhiên liệu. Tránh tạo nhiều bản ghi cho cùng một năm vì sẽ gây trùng lặp dữ liệu khi tổng hợp báo cáo ESG.
Hình 6: Tab tiêu thụ nhiên liệu theo năm
Quy trình tổng thể
Ví dụ điền mẫu sẵn
Tình huống: Đăng ký máy nén khí tại xưởng sản xuất, yêu cầu kiểm định định kỳ hàng năm và theo dõi tiêu thụ điện.
Thông tin cơ bản:
| Trường | Giá trị mẫu |
|---|---|
| Tên thiết bị | Máy nén khí trục vít Atlas Copco GA 15 |
| Trạng thái | Đang hoạt động |
| Danh mục | Thiết bị sản xuất → Máy nén khí |
| Loại năng lượng | Điện (kWh) |
| Độ quan trọng | A – Quan trọng |
| Kiểm định định kỳ | Bật |
| Vị trí đặt | Xưởng A – Tầng 1 |
| Phòng ban | Kỹ thuật sản xuất |
Kiểm định:
| Trường | Giá trị mẫu |
|---|---|
| Loại kiểm định | Kiểm định định kỳ |
| Mã tiêu chuẩn | QCVN 22:2010/BKHCN |
| Đơn vị kiểm định | Trung tâm Kỹ thuật Tiêu chuẩn Đo lường Chất lượng 3 |
| Ngày kiểm định | 15/01/2025 |
| Có hiệu lực đến | 15/01/2026 |
| Kết quả | Đạt |
Tiêu thụ điện 2025:
| Tháng | Giá trị mẫu (kWh) |
|---|---|
| Tháng 1 | 1250.00 |
| Tháng 2 | 980.50 |
| Tháng 3 | 1320.00 |
| Tháng 4-12 | (Sẽ cập nhật sau) |
Lỗi nhập liệu thường gặp
| Lỗi | Nguyên nhân | Cách sửa |
|---|---|---|
| Tab Kiểm định / Hiệu chuẩn hiển thị thông báo "Vui lòng bật..." | Switch Kiểm định định kỳ hoặc Hiệu chuẩn định kỳ chưa được bật | Quay lại tab Thông tin cơ bản, bật switch tương ứng rồi lưu lại |
| Thiết bị tự chuyển sang trạng thái Hạn chế | Ngày hiệu lực kiểm định/hiệu chuẩn đã hết hạn hoặc kết quả Không đạt | Thực hiện kiểm định/hiệu chuẩn lại và thêm bản ghi mới với kết quả Đạt |
| Không tìm thấy Loại năng lượng trong danh sách | Loại năng lượng chưa được cấu hình sẵn trong hệ thống | Nhấn nút + bên cạnh trường chọn để tạo loại năng lượng mới trực tiếp |
| Không tìm thấy Đơn vị kiểm định / Phòng thí nghiệm | Nhà cung cấp dịch vụ này chưa được khai báo | Khai báo đối tác tại phân hệ Quản lý nhà cung cấp trước khi chọn |
| Không lưu được form khi đang ở tab Hiệu chuẩn | Chọn As Found đạt yêu cầu nhưng không nhập đầy đủ kết quả đo lường | Đảm bảo các trường bắt buộc của As Found / As Left đều được nhập theo ISO/IEC 17025 |
